Как выполнить заземление в приватизированном доме: устройство, схемы, монтажные специфики
Заземление – это один из вариантов увеличения безопасности электрооборудования.
Оно является совокупностью проводов, которые объединяют электрические приборы и технику для дома с особенным устройством, находящимся в земля.
В случае замыкания прибора, заземление отводит ключевой удар переменного тока в землю, а не на контактирующего с прибором человека.
Есть мнение, что для защиты электроприборов достаточно типового заземления через евророзетку (розетка с заземлением, которая имеет в себе специализированные заземляющие усики).
Впрочем, В практических условиях в приватных помещениях для жилья часто появляются малоприятные ситуации. К примеру, замыкание электрической проводки, попадание в электрическая сеть или антенну разряда молнии.
Обезопасить жилье, защитить в сохранности приборы работающие от электричества и гарантировать безопасность жителей дома может установленное правильно заземление для защиты.
В данной статье мы вам расскажем о том, какая домашняя техника нуждается в заземлении и как реализовать монтаж заземления собственными руками.
Какую технику для дома было бы неплохо заземлить
Не все знают, что постоянное заземление может влиять на работу домашней техники.
Электроплиты и духовки. Эта техника для кухни имеет огромную мощность, что повышает вероятность выхода из строя электрической проводки, возможность короткого замыкания, что небезопасно.
Микроволновка.Микроволновка может раздавать излучение вредное для здоровья на большое расстояние. На многих моделях сзади есть специализированный заземлитель.
Стиралка.Данное устройство с большой электрической мощностью. Во время работы машины для стирки в мокром помещении, есть опасность поражения током или появления короткого замыкания.
Заземление машины для стирки может помочь в решении этой проблемы.
Стоимость услуг по заземлению
Легче всего было бы обратиться в специальную организацию, и заказать монтаж заземляющего контура дома мастерам.
Однако, это будет стоить очень больших денег, цены меняются от 14 000 и до 30 000 руб. Собрать конструкцию защитного заземления в доме вполне можно лично.
Перед тем, как начать работу, следует пополнить собственный багаж знаний.
Заземляющее устройство
Контур заземления – это специализированная конструкция из горизонтальных и вертикальных заземляющих электродов.
Состоит он из заземлителей и специализированной железной связки между ними.
Заземлителями называют железные проводники, которые забивают или зарывают в землю.
Металлосвязь – это металлоконструкция, объединяющая верхние концы заземлителей между собой.
Главные требования к контуру заземления
Назначение заземляющего контура в приватизированном доме:
- гарантировать безопасность человека, в случае прикосновения к поломанным электрическим приборам;
- гарантировать безопасность работы электрических приборов в помещениях с высокой влагой;
- уменьшать интенсивность магнитных полей.
Схема заземления в приватизированном доме
Есть разнообразные варианты схем заземления. Рассмотрим одну из них. Общая схема заземления приватного дома показана на рисунке.
В этом случае защитный заземляющий контур состоит из металлического сварного контура и трех заземляющих электродов.
Кол-во заземляющих электродов в схемах может быть и более трех. Но, для проекта приватного дома или дачи – такого количества вполне хватит.
На рисунке обозначено расстояние между электродами в 1,2 метра. Его можно сделать больше.
Инструменты и материалы для производства заземления
Для производства контура заземления потребуются:
- стальные или медные уголки 50х50 мм;
- полосы из аналогичного материала размером 40х4 мм;
- кабель большого сечения (8,4-10,5 мм);
- лопата для выкапывания канавы;
- инверторный аппарат;
- проводник с заземлением, служащий для соединений точки заземления и заземлителя;
- мегометр — специализированный прибор что бы проверить готового контура.
Монтаж заземления поэтапно
Рассмотрим важные этапы монтажа заземляющего приспособления для приватного дома:

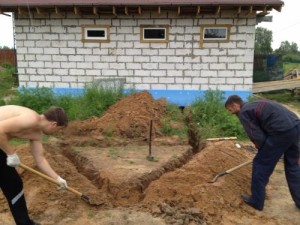

- На открытом участке, удаленном от дома не менее чем на 1,2 метра выполняется разметка в виде равнобедренного треугольника. Если разместить контур заземления ближе, то есть вероятность того, что заземление не будет делать функцию защиты. Длина стороны треугольника обязана быть от 1,2 до 3 метров
- По размеченной схеме копается канава глубиной 0,7 м и шириной 0,7 м
- В углах треугольника забиваются уголки
- К верхним концам уголков варится полоса из металла, соединяя, аналогичным образом, концы уголков между собой
- В угол конструкции которая получилась, находящемуся ближе к дому присоединяется проводник с заземлением, ведущий к заземляющему устройству (треугольнику), как показано на рисунке выше
- Канава сыпется грунтом.
Проверка готового заземления
Перед тем как, смонтированное заземление ввести в эксплуатирование выполняется его проверка на трудоспособность.
Для этого понадобится прибор с названием Прибор для измерения электрического (омического) сопротивления. Цифра, высветившаяся при подсоединении на его дисплее, не должна быть больше 30 Ом для приватного дома с подключенной сетью 220 В.
Его показания должны стремиться к нулю.
Цена комплекта заземления
Приобрести все что необходимо для обустраивания заземляющего контура можно в строительном магазине или в онлайн-магазине.
На данный момент предлагаются наборы в разной комплектации из самых разнообразных металлов. Цена их колеблется от 16 до 46 тысяч рублей.
Если вы все таки захотели произвести монтаж заземляющего контура сами, то в расчет его цены войдут только расходы на покупку материалов и проведения работ по сварке.
Монтажные специфики заземления для приватного дома собственными руками, Вы сумеете увидеть в данном видео:
