Двускатная крыша для гаража — описание этапов монтажа

Как выстроить автогараж с крышей с двумя уклонами собственными руками: конструкция, обзор материалов, чертежи и расчёты

Современный автогараж – это место безопасного хранения автомобиля и удобная мастерская для его хозяина. Очень важная роль во время строительства хорошего укрытия отводится возведению крыши.

Крыша накрывает строение и оберегает его само и содержание от осадков, ветра и лучей солнца. Намного лучше с задачей которая поставлена справляется классическая щипцовая крыша.

Помещение гаража с подобной крышей отлично вентилируется, не перегревается и не промокает, гарантирует длительный эксплуатационный срок автомобиля и хорошие условия для его обслуживания.

Показатели выбора крыши с двумя уклонами для гаража

Не обращая внимания на экономию материалов при сооружении односкатки, все больше автомобилистов склоняются к выбору щипцовой конструкции перекрытия гаража.

А дело все в том, что односкатка при температурном перепаде и нарушении кровельной пароизоляции допускает появление влаги в середине помещения.

Конденсат, осевший на автомобильные детали и конструкции ограждения, вызывает коррозию металла и развитие плесени.

Треугольная конструкция крыши с двумя уклонами создаёт дополнительное пространство и повышает объем помещения, обеспечивая хорошую вентиляцию и отсутствие конденсата.

Преимущества крыши с двумя уклонами такие:

• Ветроустойчивость;
• Идеальное отвод снега и воды;
• Одинаковое нагревание солнцем;
• Защита от аварийных протечек кровли за счёт дополнительного перекрытия над помещением гаража;
• Организация помещения чердака для хранения инструментов и запасных частей;
• Улучшение природной вентиляции из-за увеличения длины вытяжного воздушного канала;
• Контроль целостности кровли;
• Удобство профилактического обслуживания;
• Возможность использования современных материалов для крыши (к примеру, планкена);
• Красивый внешний вид.

Строительство классической для наших регионов крыши с двумя уклонами не просит трудных проектных решений и особенных подъемников. Пользуясь ключевыми правилами расчета, и зная конструкционные особенности, щипцовую крышу гаража можно выстроить своими силами, не нанимая дорогих мастеров.

Конструкционные особенности щипцовой крыши

Перед тем как приступать к подсчету количества стройматериалов для строительства крыши, нужно определиться с наклонным углом.

Эта величина зависит от самого большого количества осадков, высоты снега и эксплуатационных возможностей материала для кровельных работ.

В регионах с обильными снегопадами и резкими температурными перепадами, Наклон скатов составляет 45–600 градусов. Такой уклон не даст возможность осадкам задержаться на поверхности и собственной тяжестью повредить покровный слой.

Напротив, в зонах климата с регулярными ветрами, скаты крыши устанавливают с очень маленьким наклонным углом от 12 градусов до 200градусов, чтобы сделать меньше парусность поверхностей кровли.

Для средней полосы России наклонный угол плоскости крыши составляет 20–300.

Обозначение наклонного угла

Очень маленький уклон для разных покрытий кровли формируют по методу его крепежа, жесткости материала, его веса и размеров индивидуальных элементов. При критически невысоких значениях наклонного угла происходит затекание осадков под кровельные листовые материалы.

Очень маленький угол крепления для распространенных материалов для крыши:

• Для асбоцементного листа и черепицы на керамической основе – 220 градусов;
• Для листа профилированного – 120 градусов;
• Для еврошифера – 60 градусов;
• Для кровельной черепицы из металла – 140 градусов.

При увеличении наклонного угла, возрастает нагрузка ветра на поверхность крыши и расход материалов для крыши.

Из чего лучше делать крышу для гаража

Классические и современные материалы для кровли выделяются надежностью, долговечностью и презентабельным наружным видом.

Преимущества и минусы главных видов покрытий:

1. Асбоцементный лист – профилированные асбестовые листы. Классический материал, который применяют в гаражном строительстве. Крепкий, надежный, материал который не пропускает влагу. К плюсам относится — легкий процесс установки и небольшая цена. Но, имеет очень приличный вес, ломается при ударных нагрузках, просит покраски и средств защиты от асбестовой пыли во время установочных работ;
2. Битумный шифер – шифер из битума или ондулин. Делают методом пропитки волокон целлюлозы полимерными смолами и чистым битумом с добавкой веществ на минеральной основе. Крепкий и пластичный материал, легкий и надежный. В состав еврошифера входят экологично безопасные вещества, а минеральный пигмент дает возможность придать ему любой оттенок. Минусом еврошифера считается неустойчивость его покраски и возгораемость битумной пропитки;

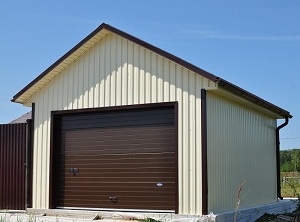

Профилированный кровельный лист – лист стали с волнистым, прямоугольным либо в виде трапеции профилем. Листы покрыты цинком с двух сторон и покрыты защитным покрытием на основе полимеров. Долговечный и прочный и материал, легко устанавливается и относительно дешево стоит. Применяется для строительства заборов, в качестве материала для кровельных работ мансарды, строительства стен в середине помещения. Минусом является его «шумность» и необходимость шумоизоляции, однако для гаражного строительства это не преграда;

Металлическая черепица. Данный материал, сделанный из тонкой стали оцинкованной, обладает всеми плюсами, которые предоставляют герметичность кровли и ее устойчивость к износу.

• Покрытие на основе полимеров создаёт защиту от коррозийных процессов;
• Незаметное крепление при помощи z-образных замков оберегает от протекания;
• Большой профиль обеспечивает уникальную надёжность листа;
• Простота монтажа и транспортировки вызвана маленьким весом и идеальным размером листов.

Кол-во листов покрытия кровли рассчитывают после строительства конструкции стропил, по площади скатов крыши. К всей площади прибавляют 15–20%, так как некоторые детали покрытия кладут внахлест.

Основные конструкционные элементы крыши и их монтаж

Конструкция щипцовой крыши состоит из:

• Стропильных арок с формой треугольника;
• Мауэрлата (основание конструкции) на который опираются стропильные системы;
• Фронтальных стен;
• Обрешетки;
• Изоляционного и кровельного материала.

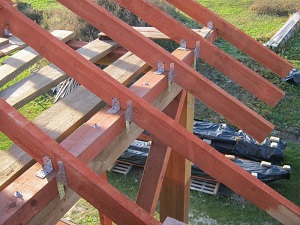

Основание конструкции стропил

Мауэрлат – древесная неразрывная конструкция, которая служит Основанием для стропильных арок. Выполняют мауэрлат из отлично высушенного бруса с торцевым размером 15х15 см. Если длина гаража превосходит размер бруса, то детали мауэрлата объединяют в самом центре стены.

Под брусья укладывают рулонный кровельный материал для гидрозащиты. При этом брус кладут по внутреннему краю или по осевой линии конструкции ограждения. Деревянное основание жестко прикрепляют по периметру на стенах снаружи анкерами или закладными скобками. Потом размечивают гнезда для стропил.

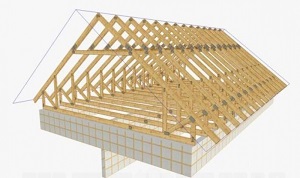

Монтаж несущей кровельной конструкции

Конструкции стропил выполняют из наслонных или висячих стропильных ног. При ширине гаража до 6 м, щипцовую крышу устанавливают из висячих стропильных ног, другими словами без дополнительных опор.

Брусья опирают один на один сверху конструкции и закрепляют затяжкой их находящиеся снизу части, заканчивая треугольную конструкцию. Затяжка не дает возможность конструкции «расползаться» и давить на несущие стенки.

Стропильную арку можно выполнить с верхней затяжкой. Стропила закрепляют к мауэрлату при помощи ползунов. Затяжку поднимают выше, делая больше нагрузку на растяжение. Система уравновешивается и выходит более стойкой. При этом края стропильных ног выступал за стены гаража.

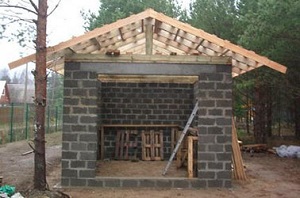

Установка и сборка стропильных арок

Стропильные арки с верхней либо нижней затяжкой собирают внизу на плоской поверхности, а потом поднимают на крышу гаража и закрепляют к мауэрлату. При сборке стропильные системы стыкуют с упором один на один и прикрепляют древесными или железными накладками.

Сначала устанавливают лицевые конструкции стропил, натягивают между верхними точками шпагат, который применяют, как ориентир для установки других арок. Вертикальное положение арок проверяют отвесом и фиксируют временными опорами.

После закрепления всех стропильных ног к мауэрлату при помощи скоб, устанавливают коньковый брус. Дальше делают установка обрешетки под материал для кровли.

Каркасная рама крыши — это как бы конструкция, назначение которой — одинаковое распределение нагрузки материала для кровельных работ на стропильную ферму.

В зависимости от уклона ската, каркасная рама может быть:

• Сплошной. Выполняют из фанерных листов или досок. Если уклон кровли меньше 100 градусов, то обрешетку выполняют цельным методом из фанерных листов или досок. Расчет количества материалов выполняется по площади скатов с запасом на устройство конька и карниза. Для закупки досок в большинстве случаев прибавляют 10% от расчетной величины. Просвет между плитами сплошной обрешетки – 1 см. Укладывание начинают с нижнего ряда. Крепление к стропильным ногам выполняют саморезами, что дает возможность исправлять размещение элементов обрешетки после диагональной проверки;
• Пошаговой. Для такой обрешетки применяют брус размерами 40х50, 50х50, 50х60 мм или откалиброванную по толщине доску сечением не менее 25 мм из хвойных древесных пород, которые меньше предрасположены гниению и плесни.

Монтаж обрешетки выполняется так:

• Слой гидроизоляции кладут внахлест и пристреливают его к стропильным ногам при помощи скобосшивателя;
• Карниз выполняют из бруса большего сечения и закрепляют его к низу стропильных ног;
• Следующую после карниза линию обрешетки устанавливают через 30 см;
• Дальнейшие обрешеточные элементы закрепляют параллельно карнизу с соответствующим шагом (при угле наклона до 150 градусов – 450 мм; более 150 градусов – 600 мм);
• Брусья по длине объединяют на пересечении со стропилинами, загоняя самосверлящий шуруп под угол в 450;
• Дополнительную обрешетку на венце кровли ставят на 10 см ниже оси конька;
• Ветровые доски прикрепляют на торцевых стропилах на 3–4 см выше уровня обрешетки;
• Диагональными измерениями проверяют геометрию обрешетки и поправляют если понадобится расположение индивидуальных элементов.

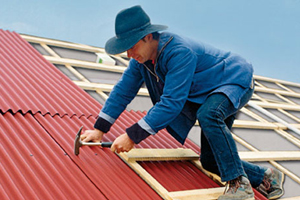

Покрытие кровли

Крепление, материала который для него выбран, к каркасу делают саморезами. Начинают монтаж с нижнего ряда. Кровельные листовые материалы кладут внахлест в горизонтальном положении и вертикали.

Чем круче скат, тем меньше размер захода одного ряда на другой. В горизонтальном положении заход составляет не менее одной волны профиля.

Работы по устройству кровель заканчивают закрытием конька и фронтонов крыши. Выполняют такие элементы из аналогичного материала, что и все кровельное покрытие или из металла подобающей толщины.
Внутри крышу утепляют и укладывают пароизоляционный слой.

Как правильно сделать щипцовую крышу узнаете из данного видео:
