Банную печь из кирпича собственными руками: рабочие шаги, пошаговые инструкции
Публикация расскажет про хорошие качества, минусах и видах кирпичных банных печей, познакомит с видами фундаментов и дымоотводов.
Детально описаны важные факторы подбора материалов, показано, в чем заключается подготовка к строительным работам бани, и как выполнить хорошую и обычную печь, которая будет Вам служить долгое время.
Хорошими качествами кирпичные печи считаются:
- Долговечность и красивый внешний вид
- Пожарная безопасность
- Экологичность.
Минусами печьки из кирпича считаются:
- Большее время камеры сгорания
- Большее занимаемое место
- Необходимость строения основания.
Виды печей сделанных из кирпича
Печи для бани выделяются способом водонагрева, режимом применения, системой каменки закрытой или открытой, характерностями отопления, типом топлива.
В Российской Федерации в настоящий момент самые популярные печи-каменки, их называют еще печки на дровах, исключающие контакт продуктов згорания дров с внутренним помещением бани.
Популярны также печи Кузнецова, которые содержат два колпака в одной печи. Колпак – кирпичный свод, бывает закрытого вида, либо открытого, с выходными отверстиями дыма.
Проект печи для бани
Начинать подготовку к строительным работам необходимо с выбора проекта печи. При этом невозможно обойти два обстоятельства: выбор вида фундамента и типа дымоотвода.
Есть готовые чертежи печей, при приготовлении следует их выучить. Они могут быть как обычными, так и очень сложными. Начинающим печникам, советуем начать с кладки самых простых, маленьких печей.
Фундамент для печи для бани
Печи весом до 750 кг не просят капитального основания.
Его роль выполнит лист асбеста, накрытый листом мягкого кровельного железа и уложенный на глиняный раствор. Размер подобной основы выбираются больше размеров будущей печи на 25 см со всех сторон.
Для наиболее тяжёлых печей нужен фундамент.
Если баня размещена на фундаменте-плите, то индивидуальное основание печи не надо. При подборе глубины заложения печного фундамента необходимо смотреть на глубину фундамента бани.
Дымоотвод для печи для бани
Есть различные их спецификации:
- В зависимости от материала: кирпичные и железные
- По методу установки: внешние и внутренние.
Место выхода печной трубы из кровли необходимо изолировать термоустойчивыми материалами и обезопасить дымоотвод от проявления влаги отливом.
Подробная схема-порядовка – это точное описание места каждого кирпича в кладке. Исправленный проект рекомендуется показать мастерам.
Инструменты для строительства печи для бани
Для удобной работы необходим инструмент 2-ух категорий:
- рабочий;
- измерительный.
- Штыковая лопата
- Емкость для приготовления раствора для кладки. Лучше если она широкая с низкими бортами
- Лопата совкового типа
- Молоток и ножовка для производства опалубки
- Специализированные строительные или надежные домашние сита с ячейками 1?1 и 2?2 мм для просеивания глины, песка и цемента
- Кельма (мастерок) для распределения раствора по кладке и убирания с нее излишков раствора
- Молоток-кирка, применяющийся с целью деления целого кирпича на части размера поменьше и их обтесывания
- Расшивка, которая уплотняет кладочные швы и придаёт им необходимую форму
- Шабровка. Собой представляет резиновую пластину с рукоятью. Инструмент служит для очистки поверхностей находящихся внутри кладки от излишков раствора и уплотнения тяжелодоступных швов
- Пила-болгарка. Она понадобится для точной обрезки и подгонки кирпича.
Нужные инструменты для измерений:
- Строительный уровень
- Отвес
- Водяной уровень
- Угольник
- Правило
- Рулетка.
Строительные материалы печи для бани
Для строительства основания из природного камня потребуется:
- цемент и песок чтобы приготовить раствор
- наполнитель (большой гравий, щебень, бой кирпича и иные отходы от ремонта)
- пиломатериал для опалубки
- средства гидрозащиты (битум, специализированная мастика)
Материалы для кладки печи:
- красный (жаростойкий) кирпич для печной кладки и дымохода;
- натуральный камень в качестве теплового аккумулятора;
- шамотный (тугоплавкий) кирпич для отделки камеры сгорания;
- глина и песок чтобы приготовить раствор;
- печное литье (дверки, печные задвижки, колосник);
- асбестовый шнур для уплотнения мест соединения литья и кладки;
- проволока для крепежа литья;
- материал для гидроизоляции (рулонный кровельный материал), для изолирования начального ряда кладки;
- чугунная плита толщиной 18 мм;
- емкость для воды.
Для печи нужен кирпич 2-ух различных вариантов: для кладки внешней части печи и устройства камеры сгорания. Необходимо сформироваться и с размерами печи.
Они могут быть как довольно большие, так и мини-печи. От того, какого размера будет печь, зависит кол-во кирпича и прочих материалов и расходы на данные материалы. На небольшую печь материалов уйдет намного меньше.

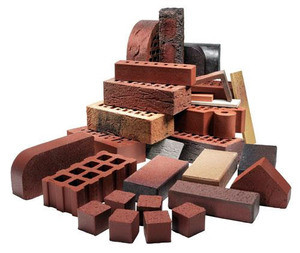

Выбор кирпича для стен и камеры сгорания
Каким кирпичом обложить печь?
Значительная часть массива печи ложиться из обычного глиняного (красного) кирпича. Силикатный или щелевой кирпич не годится.
Если предполагается отделка вокруг печи кафельной плиткой или оштукатуривание, тогда можно применить кирпич марки М 150. Он не безупречен на вид, но Выгоден по стоимости.
Очень часто, для заштукатуривания применяется белый цвет. В народе фигурируют такие названия, как побелка печи, либо «печь по-белому». Если печь остается без облицовки, необходимо применять кирпич вида М 200 и выше.
Качественный кирпич красного цвета размером 25 ? 12 ? 6,5 см не имеет трещин. У него ровные углы, и масса – 3,2 – 3,5 кг. При постукивании молотком кирпич издает практически железный звук, чистый и звонкий.
Покупка кирпича у предприятия-изготовителя исключит риск приобретения плохого материала.
Выбор емкости для воды
Корректный выбор – емкость из нержавейки. Минусом такого бака является его большая цена.
Значительная характеристика емкости для бани – место его расположения. По расположению бачки для воды разделяют на следующии категории:
- Выносные. Они могут быть установлены в любых местах бани. Нагрев воды выполняется по мере ее движения во вставленном в печь змеевике, который объединен с емкостью медными или латунными трубами
- Встроенные. Баки такого типа установлены в конструкцию печи и греются от прямого соприкасания с пламенем. Их емкость ограничена размерами печи
- Натрубные. Они закрепляются на отрезок трубы дымохода, обеспечивая высокую быстроту нагрева воды.
Для расчета емкости бака применяйте норму 10 литров на человека.
Основные строительные этапы печи для бани
Возведение бутобетонного фундамента
Для кладки основы печи для бани прочности глиняной смеси недостаточно. Подойдёт обыкновенный раствор на цементной основе и песка. Очень популярен бутобетонный фундамент.
- Копка котлована глубиной 1 – 1,2 м и размерами превышающими размеры печи на 15 – 20 см
- Грунтовое уплотнение подходящим обрезком бруса или бревна. Подойдёт брус размером 100?100 мм
- Закладка щебня и утрамбовка до слоя толщиной 15 см
- Установка опалубки. Гидрозащита ее поверхности внутри обязательна
- Кладка бута 20 – 30 см. Самый большой размер некоторых бутовых камней – не больше 15 см
- Заполнение щебнем очень маленьких фракций пустых мест между камнями
- Закладка раствора бетона. Бетон должен заполнить все пустоты, для чего его консистенция выбирается похожей на сметану. Данный этап повторяется нужное кол-во раз до необходимой фундаментной высоты
- Закладка финишного слоя камней. Обеспечение высоты уровня на отметке 6 – 7 см до чистового пола
- Контроль горизонтальности поверхности
- Сушка укрытого пленкой бетона в течение 15 – 30 дней
- Демонтаж опалубки
- Изоляция боковых фундаментных поверхностей от воды. Можно изолировать фундамент от воды на стадии его строительства, добавив в раствор специализированные присадки
- Заполнение песком пространства между основанием и краями котлована.Между банным и печным фундаментами обязателен просвет не менее 5 см. Его необходимо заполнить песком.
Как правильно выполнять печную кладку
Печная кладка проходит в согласии с разработанной на стадии проекта порядовкой.
Перед укладыванием кирпичей на раствор, следует выложить их согласно плану досуха. Начав с одного из углов, необходимо выбрать кирпичи таким образом, чтобы ширина щелей между ними не была больше 5 мм.
После окончания сухой выкладки необходимо точно найти место крыши для вывода печной трубы отвесом. Это освободит от проблем во время изготовления дымоотвода.
Укладывание каждого ряда необходимо завершать его проверкой на вертикальность и горизонтальность. Даже самые маленькие отклонения необходимо исправлять.
Если сложить печь с зазором и отклонениями, то результативность прогрева и вентиляции способна заметно снизиться.
Подготовка кладочного раствора внешней части печи и огнеупорного кирпича
Раствор цемента для кладки печи не подойдет – он быстро пересыхает и высыпается. База кладочного раствора печи – глина.
Чтобы приготовить раствор залитую водой глину, перемешивая 2 – 3 раза в день, оставляют на 2 – 3 суток. Потом глиняная жижа перетирается через сита для очищения от очень маленького мусора.
В этот глиняный раствор добавляется сеяный карьерный песок. Пропорции глины и песка в хорошем растворе неизвестны. Они определяются эксперементальным путем. Способ выбора лучших пропорций, состоит в следующем.
Песок и глина в одинаковых пропорциях замешивается в раствор. Получившийся состав разделяется на пару частей. Одна часть остается неизменной, во все следующие – добавляется песок в увеличивающихся пропорциях.
Из полученных порций раствора выполняются лепешки, которым дают высохнуть.
Минимум трещин и отсутствие деформации куска-лепешки говорят о лучших характеристиках раствора.
Для кладки огнеупорного кирпича необходимы специализированные смеси, база которых – шамотная глина. От тепла при возгорании дров смесь спекается с кирпичом, делая больше прочность системы. Подобного состава необходимо мало, по этому его легче всего приобрести.

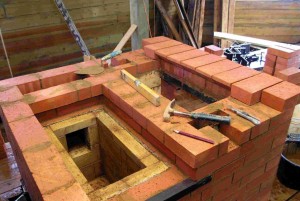

Укладка печных стен
Кирпич перед укладыванием необходимо намочить. Потом нанести нужное кол-во раствора.
Кирпич плотно усаживается на место. Вытесненный кирпичом раствор убирается.
Не надо оштукатуривать поверхности внутри глиной, остатки раствора тут недопускаются. Просохнув, она отслаивается и засоряет канал дымохода.
Печное литье ставится конкретно в ходе кладки и устанавливаются проволокой. Чтобы дверки плотно прилегали к кладке их вдоль периметра обматываются асбестовым шнуром.
Шнур уплотнит места касания и не даст возможность расширяющейся при нагреве чугунной створке разрушить кладку.

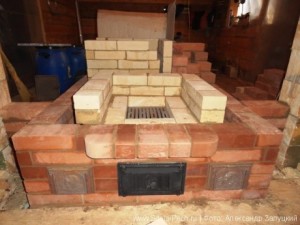

Установка дверки поддувала и колосников
На первом ряду кладки размещается поддувальная створка, по этому ее находящиеся снизу элементы крепления заделываются под первый ряд кирпича.
После закрепления дверки постепенно прокладывают ряды до перекрытия верха дверки. Кирпич мешающий перекрытию необходимо подрезать. Между литьем и кирпичом должен сохраняться просвет 10 мм.
Установка колосников выполняется соблюдая проектную документацию, только горизонтально. Колосник не должен упираться в кладку. Это может привести к поэтапному разрушению кладки и колосника.
Установка бака и печной дверки
Бак в точках контакта с кладкой следует плотно обмотать двойным слоем асбестового шнура. Крепление топочной дверки подобно креплению дверки поддувала.
Укладка длится до отметки монтирования поверхности нагрева (железной плиты). Размеры плиты обязаны быть такие, чтобы она ложилась на кирпич с запасом около 25 мм.
Перед укладыванием следующих рядов плиту нужно извлечь. После полного устройства ложа для плиты она помещается в печь и уже более не достается.
Сооружение дымоотвода
В случае отказа от установки готового дымоотвода его выкладку продолжают в согласии с порядовкой.
Для кладки дымохода глиняная смесь не подойдет. Под влиянием конденсата, образующегося сверху дымоотвода, глина раскисает и потрескается.
В данных случаях в виде основы раствора используют известковое тесто (смесь воды и негашеной извести в пропорции 3:1).
Чтобы приготовить раствор применяется 1 часть цемента, 2 части известкового теста, 10 частей песка.
Тесто разбавляется водой до состояния вязкости. Потом в него добавляется смесь из цемента и песка. Получившаяся масса смешивается. Требуемую консистенцию выбирают прибавлением воды.
Во время выбора готовой системы дымохода его монтаж выполняется по прилагаемому руководству. Во время установки дымоотвода нужно убрать зазоры или трещины, которые могут пропускать дым.
Небрежная сборка приводит к порче интерьера бани, увеличению риска появления пожара или отравления. В месте контакта трубы и кровли необходима прекрасная изоляция от гидрометеоров.
Оборудование дымохода для бани дымовой задвижкой (шибером) даст возможность настраивать тягу, добиваясь лучшего нагрева. В схемах дымоотводов, предусматривающих горизонтальные участки, не необходимо делать горизонтали длиннее 1 метра: копоть будет ухудшать тягу.
