Стол для пикника с вмонтированным кулером. Мастер-класс
Подобный стол можно соорудить за 1 день.
Для производства стола прекрасно подходит пресованная древесина для ножек и обыкновенная, высушенная в камерах для сушки, для другой части стола. Готовый стол нужно дополнительно отделать, чтобы он смотрелся лучше и служил длительнее.
Материалы
— 2 прессованные доски, размером 50 ? 150 ? 2500 мм, для ножек стола;
— 5 досок размером 50 ? 150 ? 3500 мм для столешницы, сидений и стенок кулера (из досок не ниже 2-го сорта);
— 2 доски размером 50 ? 150 ? 3000 мм для подстолья и верхних опор (из досок не ниже 2-го сорта);
— 1 брус размером 50 ? 100 ? 2500 мм для опор сидений и угловых распорок между столом и ножками (из досок не ниже 2-го сорта);
— 1 лист сосновой фанеры размером 25 ? 250 ? 1200 мм для дна и стенок кулера;
— 1 металлический угольник с пазами, размером 40 ? 1200 мм, для крепежа кулера к столешнице;
— 16 оцинкованных болтов М10 с круглой головкой, длиной 90 мм, с 16 гайками и шайбами;
— 1 коробка саморезов М6 с квадратным шлицом;
— 1 коробка саморезов М3 с квадратным шлицом;
— 1 тюбик строительного клея;
— 1 выполненный из пластика двойной заершенный угольник размером 20 ? 15 мм, с углом изгиба 90 градусов;
— 1 тюбик многофункциональной замазки для работ которые проводятся снаружи;
— трубка из пластика с внутренним диаметр 14 мм;
— 1 литр уретанового шпата для грунтования или остальной материал для облицовки.
Инструменты:
— рулетка;
— карандаш;
— циркулярка или пила для торцовочных работ;
— хомут для трубы;
— дрель со сверлами 9-19 мм;
— разводной рожковый ключ на 19 мм;
— угольник;
— электрическая ножовка;
— шлифовальный станок.
Шаг 1: Распиловка досок
Начтите с распиловки досок. Размер угловых раскосов между столом и ножками установите в конце, когда их длину можно будет не сложно померять.
1. Отрежте, как на диаграмме, доски для 4 ножек, скошенных под угол 65 градусов, длиной 80 см. Распилите 3,5-метровые доски надвое, выйдет 10 досок длиной 175 см. Отложите 8 из них в сторону, чтобы применять потом для столешницы и сидений.
2. Одну из оставшихся досок длиной 175 см распилите надвое (на диаграмме окрашено в голубой цвет) для 2-ух сторон кулера.
3. Распилите оставшуюся 175-сантиметровую доску, приготовленную для центральной части стола, как показано на диаграмме: на 2 доски размером 50 ? 150 ? 350 мм для боковых частей и доску 50 ? 150 ? 1050 мм для снимающейся крышки кулера. В крышке просверлите отверстие диаметром 19 мм на расстоянии приблизительно 15 см от одного конца, чтобы можно было захватывать крышку пальцем.
4. Из каждой 3-метровой доски выйдет одна верхняя опора длиной 75 сантиметров (красный цвет на диаграмме), одна боковая опора длиной 75 см (на диаграмме зеленая) и одна доска для сидения (на диаграмме красная) длиной 150 см.
5. От бруса, содержащего размер 50 ? 100 ? 2500 мм, отрежте пару брусков длиной 23 см для опор сидения, из оставшейся части позднее необходимо будет вырезать две угловые распорки, которые закрепляют между подстольем и ножками стола.
6. Отрежте от 120-сантиметрового фанерного листа часть длиной 105 см, чтобы создать днище кулера. Распилите оставшийся 15-сантиметровый кусочек на 2 половины размером 15 ? 25 см.
7. Применяя ножовку, распилите металлический угол надвое, дабы получить пару 60-сантиметровых скоб.
Шаг 2: Изготовление столешницы
Сложите доски для столешницы, кверху нижней стороной, без крышки кулера. Оставьте между ними просвет около 1 см. Отмерте от каждого конца по 45 см и проведите линии. Они будет служить маркерами для внутренних верхних опор.
Нужно приложить на место две опоры (окрашено в зеленый окрас на диаграмме) и отметьте карандашиком концы и наружные линии. Применяйте строительный клеевой состав для приклеивания верха. Скрепите доски также при помощи саморезов М6 с квадратным шлицом (две на доску).
На боковых досках центра саморезы обязаны быть установлены ближе к концам.
Шаг 3: Кулер
Применяя саморезы М3 с квадратным шлицом и клеевой состав, закрепите к дну кулера его длинные и короткие стороны по бокам. Просверлите 19-миллиметровое отверстие снизу желоба и вставьте в него выполненный из пластика отрезок трубы размером 19 ? 12 мм. Законопатьте все внутренние ребра.
Шаг 4: Зафиксируйте кулер

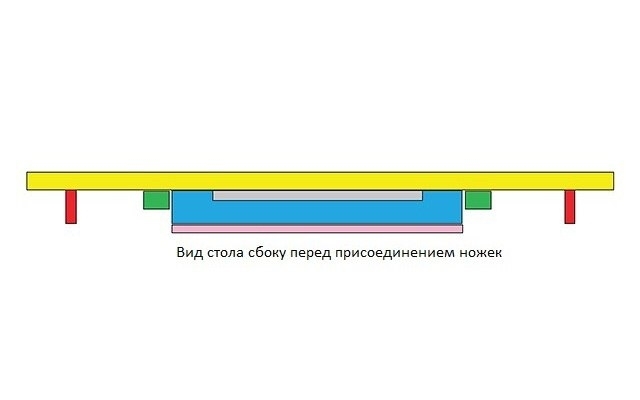

Закрепите оба металлических уголка к краешкам сторон кулера (на диаграмме отмечены голубым) саморезами М3 с квадратным шлицом. Слегка проклейте края по бокам и прикрутите опоры к нижней части столешницы, центрируя относительно открытого центра. Придавите чуть-чуть доски, чтобы они лучше приклеились к подстолью.
Шаг 5: Создание опор для ножек
Отмерте 20 см от края и закрепите верхнюю опору для ножек при помощи строительного клея. Применяйте два самореза М3 с квадратным шлицом, ввинтите по одному с каждого конца доски под угол в столешницу, чтобы на время удержать опору на месте, а потом переверните столешницу низом кверху. Для верности закрепите опору сверху к нижней части столешницы. Когда клеевой состав просохнет, опора для ножек будет прочно присоединена с верхней части стола.
Шаг 6: Подсоедините ножки
Снова переверните стол и надежно закрепите каждую ножку к верхней опоре таким образом, чтобы они совпадали со второй и четвертой доской столешницы, заподлицо с нижней стороной верхних досок.
Просверлите два отверстия в ножках через опоры, как на фото. Снимите зажимы, нанесите клеевой состав в месте соприкасания ножек с опорой и закрепите их болтами с округлыми головками.
Шаг 7: Закрепите сидения

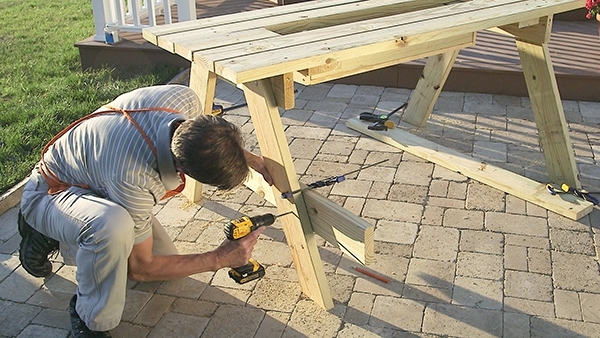

Для крепежа сидения центрируйте доски и нужно приложить их на расстоянии 24 мм от заднего края доски. Сделайте метки, приклейте и прикрутите доски к опорам, применяя пару саморезов М6 с квадратным шлицом. Потом установите внутренние доски сидений с зазором в 1 см, как и во время сборки столешницы. Вновь переверните стол и закрепите опоры которые находятся снизу к сидениям с использованием клея и саморезов. Нужно проследить, чтобы саморезы не выступали на сидение.

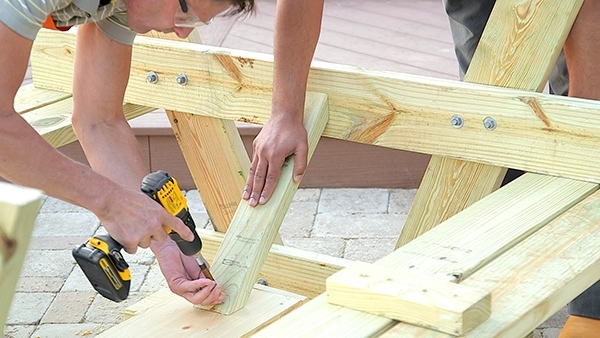

Шаг 8: Закрепите раскосы между верхом стола и ножками
Померяйте и отрежте раскос. Концы обязаны быть срезаны под 45 градусов. Закрепите раскосы одним концом до центра опоры для ножек, а иным – к нижней части кулера, применяя саморезы М6 с квадратным шлицом.
При помощи угольника на всех досках сидений отметьте на углах по 7 см, соедините точки линией и по ним отрежте ножовкой уголки (всего 8 уголков).
Шаг 9: Облицовка и окончание работы
Зашкурьте все края нового стола и отделайте его по собственному вкусу, защищая от плохой погоды.
Подсоедините 14-миллиметровую трубку к пластиковому отрезку трубы, укрепленному под кулером, и опустите ее второй конец в ведро или направьте его вдоль ножки стола к траве.
