Электрическая проводка в доме из дерева собственными руками: проекты, материалы, монтаж скрытой и открытой электрической проводки, подробная инструкция
При оборудовании электрической проводки в доме из дерева и на дачном участке есть одно, очень обязательное условие – пожарная безопасность.
По подсчетам профессиональных мастеров, за последние 30 лет бытовое электропотребление увеличилось фактически втрое.
В помещении для жилья как правило будут работать сразу несколько электрических приборов (к примеру, холодильник, стиралка, климатический прибор), а телевизор стал чем-то вроде звукового фона.
Также регулярно может быть включен компьютер, на котором играют дети, или работают, общаются взрослые. Такая нагрузка на электрическую проводку приводит к процесса нагрева проводов.
Из данной публикации вы узнаете, как правильно собрать систему электрообеспечения в доме из дерева с учетом пожарной безопасности.
Инструменты и материалы
Провода и кабели
Для подведения электричества к дому может понадобится провод. По этому определимся с терминологией. Разница между проводом и кабелем заключается как изоляция.
Электропроводящие жилы в кабеле имеют более прочную, в основном, с содержанием брони, изоляцию. Рассчитаны они на большие нагрузки, и потому используются для подведения электричества в дом и для подсоединения наиболее энергоемких источников использования.
Провода применяются в закрытой электрике, в середине помещений, для подсоединения устройств с потреблением, не превышающим 2-2,5 МВт/ч.
Жила — это проволока, выпускаемая из стали, меди или алюминия. В соединении с изоляцией, она образовывает кабель или провод. По жиле в середине провода идет переменный ток. Провода содержат одиночные жилы или бесчисленные.
В многожильном проводе тончайшие стальные или медные жилы между собой переплетаются и создают мягкий кабель. Многожильные провода в электрической проводке не используют, однако их успешно применяют в домашних приборах и электронике.
Кабель с двумя жилами предусматривает соединение одной фазы (проводящий ток) и нулевой кабель (кабель, который служит для соединений контактов, но тока в нем нет).
Обязательному заземлению подлежат водонагреватель электрический накопительный, стиралка и другие энергоемкие приборы, особенно те, которые работают с водой.

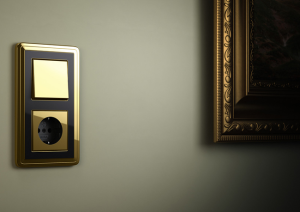

Выключатели и розетки
Розетка – данное устройство для подсоединения электроприборов. В бытовых условиях используются розетки с заземляющим контактом, их подключение проходит 3-х жильным кабелем.
Розетки без такого контакта соединяются кабелем с двумя жилами.
Выключатель – устройство нужное для повседневного выключения и включения светильников – люстр, бра, напольных светильников. Выключатели с электропотребляющим оборудованием соединяются двухжильным кабелем.
Выключатели и розетки бывают:
- закрытого и открытого типа. В набор закрытых устройств обязаны входить установочные коробки
- Одиночные и спаренные. Или как теперь говорят, 2 в одном. Спаренные устройства имеют 2 контакта на фазу и один на ноль
Монтажные и распред. коробки
Монтажные и распределительные коробки изготавливаются из невоспламеняющейся пластмассы или металла. В установочные коробки встраиваются розетки и выключатели.
Обыкновенная клеммная коробка выпускается того же размера, что и коробка для розеток, впрочем есть коробки, раза в 2 превышающие типовые, они дают возможность положить приличное количество проводов.
Приспособления для прокладывания кабелей и проводов
Пенал, короб, электротехнический короб – устройства, открытые с 2-ух кончиков и работающие для защиты проводов и кабелей на фасадной стене.
Эти короба изготавливаются из стали оцинкованной либо негорючего пластика. Они бывают белого цвета или сделанными под дерево, иметь иную расцветку, за счёт чего не нарушают интерьера помещения, а напротив, восполняют его.
Электротехнические короба производятся в линейной форме (2 м), в продаже также есть угловые и крестообразные конструкции.
Пеналы-углы дают возможность развернуть направление провода, а крестообразные устанавливаются, когда провода делятся и идут в разные стороны.
Короба имеют наружную крышку, которая обеспечивает простоту доступа к проводам. Они без проблем между собой соединяются, давая возможность протянуть провода на желаемую протяженность.
Труба из гофры, металлический рукав — так называют железный гофрошланг, пустотелый в середине. Он используется для внутренней прокладывания кабеля. Его можно согнуть под угол в 90 градусов.
УЗО
Устройство защитного отключения – это не просто устройство, это настоящий автоматический прибор, обеспечивающий защитное выключение энергии в случае короткого замыкания, увеличения напряжения в сети.
Устройство защитного отключения служит для включения и выключения тока, способно обезопасить от поражения электротоком людей и зверей, и еще возгораний.
Электрические приборы с высоким потреблением, например водонагреватель электрический накопительный или стиральная машина-автомат, лучше оборудовать собственным, персональным устройством защитного выключения.
Создание схемы электрической проводки
Перед тем как начинать монтаж электросхемы, нужно ее спроектировать.
Вам для этого следует иметь полное представление, о том, какие электрические приборы будут работать регулярно, а какие — на время.
Для плиты для кухни (если она с электроподключением), машины для стирки и холодильника нужно ставить собственные (персональные) розетки. Отдельная розетка нужна для домашних приборов над разделочным столом домохозяйки.
И хотя у любой домохозяйки есть не менее 5-6 электрических помощников, нет надобности для любого ставить собственный источник питания. Лучше применять мобильной тройник (разветвитель) с выключателем. Тем более что у конкретных домашних устройств достаточно короткий кабель.
Все вышеупомянутое оборудование довольно энергоемкое, и по этому необходимо обязательно ставить розетки с заземляющим контактом.
Определяете расположение электрической коробки, расположение источников освещения и поэтому, расположение их выключателей. В большинстве случаев, в кухонной комнате ставится 2- 3 осветительного прибора: под поверхностью потолка, в рабочей и столовой зонах.
Спальная комната. Из электрических приборов в данной комнате размещается телевизор, светильники, домашняя электроника. Если в доме не имеется домашней котельной установки, то, может быть применение электрических радиаторов отопления.
Для них в любой комнате необходимо учесть отдельную розетку. Эту же розетку можно применять для утюга, так как большинство домохозяек предпочитают гладить белье в спальной комнате.
Аналогичным образом, для спальной комнаты понадобятся около 4 розеток, причем, как минимум одна из них с заземляющим контактом. Одна розетка для телевизора и две – для любого из жителей комнаты для сна.
Эти розетки будут применяться для источников освещения и может быть, для подсоединения с целью подзарядки ноутбуков, планшетных компьютеров, телефонов. В них заземляющий контакт не требуется, достаточно применять обычные.
В зоне для приема гостей, где в большинстве случаев собираются вся семья, приходят гости, также необходимо учесть несколько розеток. В первую очередь для телевизора, кондиционера, музыкального центра, другой электроники. Собственные условия продиктует освещение.
В детской, рядом с личным столом ребенка, лучше установить одну спаренную (двойную) розетку для компьютера и лампы настольного типа.
Правда, к персональному компьютеру присоединяются другие сопутствующие предметы, их имеет смысл включать через тройник с независимым выключателем. Освещение проектируйте под поверхностью потолка и над столом подростка. Отдельная розетка – для отопительных и других приборов.
С учетом всех возможных выключателей и розеток нужно установить расположение клеммных коробок в любом помещении, и общего распредщита для всего дома. Нет надобности тянуть каждую розетку или каждую лампочку в распределительный щит. Это не правильно.
Не умно также ставить розетки под все электрические приборы без исключения. Во-первых, никогда все электрические приборы не работают единовременно, и, второе, кол-во и качество электрических приборов регулярно меняется в зависимости от потребностей проживающих людей.
Рассчитайте метраж нужных проводов и кабелей. Чтобы это сделать нужно знать пути их прокладки. Метраж проводки зависит от численности и площади всех помещений.
Подсчитайте кол-во розеток, выключателей, источников освещения, предполагаемое кол-во устройств защитного выключения (Устройство защитного отключения). Данные противоаварийные устройства вместе со счетчиком составят электрический щит Вашего дома.
В проекте следует предусмотреть, какой вариант монтажа предпочтителен вашему дому. Есть открытый и закрытый варианты монтажа. В помещениях для жилья очень часто применяется закрытая проводка.
На нее и будем смотреть в нашем проекте и при подсчете сметы. Для работы потребуется монтажная фурнитура, выбор которой тоже зависит от варианта монтажа.
Длина металлических рукавов или электротехнических коробов, кол-во соединительной и фурнитуры для крепежа, также зависит от всей длины всей электрической проводки. Тут тяжело давать какие-нибудь советы, так как каждый дом индивидуален, и в каждом определенном случае, должен проводиться собственный подсчет.
В доме из дерева закрытая проводка востребует акцентированного внимания к процессу монтажа. Подбирая провода и фурнитуру, не нужно боятся казаться привередливым и капризным, необходимо проверить наличие сертификатов качества на приобретаемые аксессуары.
Закладка проводов
Монтаж проводов закрытым способом
Закрытый монтаж электрики выполняется до начала малярно-отделочных работ. Данную проводку можно выполнить несколькими вариантами:
- Первый способ подходит для толстых стен, которые будут заштукатурены для покраски или обои. В стене выдалбливается канавка (штроб), глубина которой на сантиметр больше стальной гофрированной трубки. Провода протягиваются через трубку и фиксируются в середине штроба
- Вторым способом является укладывание проводов сверху асбестовой подкладки, которая стелится в середине канавки и прибивается очень маленькими гвоздками или скобосшивателем на расстоянии 15-20 см. Асбест не проводит ток и не горит, по этому считается замечательным изолирующим материалом и защиты от возгораний
Если предполагается обшивка стен обшивочной доской, или гипсом, то нет надобности выдалбливать штробы. Кабель фиксируется сверху стены, под обшивку.
Волнистый металлический рукав и в том и другом случае фиксируется к стенке с помощью хомутов на шурупах-саморезах.
При размещении проводов на поверхности стены закрытым способом важно предусмотреть одно правило. Все провода на поверхности стены должны размещаться вертикально, а на поверхности потолка – в горизонтальном положении.
И хотя кладка проводов вдоль диагонали дает возможность сэкономить, лучше от подобной экономии отказаться чтобы не было нечаянного повреждения проводов, к примеру, когда происходит сверление стен.
На полу электрическая проводка не ложится, только если вы не монтируете пол с подогревом. Но и в подобном случае розетка для пола с подогревом устанавливается в стене на высоте не ниже 50 см от пола. Она должна находиться в том месте, где провода выходят к розетке.
Открытый способ
Электрику можно собрать также открытым способом, сверху стены. подобный монтаж проходит по отделанным стенам. Внешняя проводка имеет ряд главных преимуществ перед скрытой:
- во-первых, она размещается на виду, и, поэтому, получиться избежать ее нечаянного повреждения
- второе, она доступна для работ по ремонту и предупреждения
- третье, можно собрать, говоря иначе, ретро-проводку, которая пользуется большой популярностью и спросом
Соединение проводов в клеммной коробке
Однофазная электрическая проводка
В приватных коттеджах и квартирах, в основном, применяется однофазная электрическая проводка с идеальным напряжением 220 вольт.
Для однофазной схемы электрической проводки сегодняшняя промышленность производит 2-х или 3-жильные кабели с медной и алюминиевой жилой.
Необходимо подбирать трехжильный провод с индексом «нг» в маркировке, что означает негорючий. Изоляция подобных проводов абсолютно пожаробезопасна.
Распред. коробки закладываются в любой комнате. В эту коробку сходятся все провода от выключателей и розеток.
Силовой (другими словами подающий ток) провод может подходить к клеммной коробке как из распределительного щита, так и из другой коробки.
С целью более одинаковой нагрузки на кабель ВВГ, к нему подключают порой два-три помещения, в подобном случае он может вестись из помещения в пространство помещения через несколько коробок распределения.
Он имеет три жилы – на фазу, ноль и заземление. В основном, такие кабели имеют цветную изоляцию, чтобы не было путаницы. Провода и кабели в коробке соединяются следующими способами:
- скрутка со спайкой
- скрутка без спайки
- зажим болтами в специализированных клеммах
При соединении проводов будьте внимательны. Все фазные жилы должны соединяться с фазой на силовом кабеле, нулевые до нуля, исходя из этого, заземление тоже прикрепляется к заземлению.
У вас обязано получиться три скрутки независимо от того, сколько розеток присоединили. В скрутке с заземляющим кабелем может быть проводов меньше.
Немножко побольше внимания просят осветительные приборы и их выключатели, так как они должны соединяться между собой. Эти провода сразу отведите в сторону. Все осветительные приборы разведите по очереди, чтобы не было путанницы в них.
К силовому кабелю присоединяете фазу выключателя и ноль осветительного прибора (исходя из этого, фаза к фазе, ноль к нолю). Оставшиеся концы проводов осветительного прибора и выключателя соединяете между собой. Эти концы сворачиваются и изолируются независимо от остальных скруток.
Чтобы скрутка вышла правильной и аккуратной, соберите все скручиваемые провода в ряд, зажмите их плоскогубцами с длинными концами и начните скручивать в первую очередь ручным способом.
Потом берите вторые плоскогубцы, и также удерживая провода В первые плоскогубцах, крутите их. Скрутка должна выйдет достаточно тугой, однако не перетяните, чтобы концы жил в скрутке не начали обламываться.
Концы жил откусите кусачками (есть в ваших плоскогубцах) поэтому, чтобы они стали идеальными.
Если есть наличие паяльника, эти концы можно запаять. Осталось заизолировать провода. Это также серьезный этап. Компетентные специалисты одевают на скрутку пластиковую изолирующую трубку и фиксируют ее изолентой.
Можно просто обмотать концы проводов изоляционной лентой, без припаивания, однако не жадничайте. Изоляция должна быть довольно хорошей и способной выдерживать существенный нагрев.
Для изолирования проводов в коробке лучше применить ленту на основе ткани, так как она спокойно выдержит более большие температуры, чем полиэтиленовая. Укладывая провода в середине коробки, разведите их, чтобы фазовая скрутка располагалась на другой стороне от скруток земли и нуля и не соприкасалась с ними.
Монтаж выключателей и розеток проходит после окончания работ по облицовке. Однако в закрытой проводке у вас обязаны быть заготовлены отверстия для них, установлены и закреплены установочные коробки.
Проверка и проверки
Перед тем как по новым проводам в вашем доме из дерева побежит ток, всю проводку необходимо проверить.
Тестирование обесточенной электрической проводки (говоря иначе прозвонка) выполняется с помощью мегаометра. Такой прибор измерит сопротивление изоляции между жилами в проводах, между жилой и железной оплеткой в середине кабеля, между жилами всех проводов, присутствующих в коробе или гофрированные трубы.
В мегаометр встроен генератор электрического тока, датчик и выпрямитель. Во время вращения ручки мегаометра вырабатывается ток, пропускаемый через новую проводку.
О целостности изоляции и качестве смонтированной проводки судят для изменения сопротивления. Оно обязано быть не менее 1 Ом. Мегаометр можно купить в магазине. Вы, разумеется, также можете провести тестирование сами, но чтобы не было неблагоприятных последствий в последующем, доверьте проверку профессионалу.
Следующая причина пригласить электрика
Вам осталось подвести источник электрического питания к дому, а для этого необходимы разрешающие документы на такое подключение и услуги электрика с правом доступа к внешним электрическим сетям.
Монтаж распредщита и счетчика, и подключение дома к электрической сети должен исполнять специалист, работающий в той же организации, которая поставляет электрическую энергию в вашу окрестность.
Специалист проверит вашу работу до того, как вы скроете всю электросистему под панели и штукатурку, порекомендует, какие и сколько устройств защитного выключения нужно заложить в вашем распределительном щите, и еще проведет его монтаж и подключение электрической энергии.
Нужно обратить внимание, что мастер, представляющий конкретную организацию, должен владеть подобающей лицензией и правом на выполнение этих работ.
Стоимость работ по электроснабжению
Стоимость прокладывания проводов под ключ очень сильно может меняться от численности применяемых вами электрических приборов, подобранных материалов, расположения и числа узлов (распредщитов).
Расценки на услуги специалиста по проверке сети и подключению к распредустройствам тоже имеют отличия в зависимости от его квалификации, надобности использования специальной техники и механизмов.
При выполнении этих работ своими силами для уменьшения расходов следует внимательно обдумывать вид и кол-во применяемых материалов.
Более воочию монтаж электрической проводки в доме из дерева собственными руками, вы сумеете увидеть в данном видео:
