Как выполнить картофелекопалку собственными руками — чертежи с размерами
Осенью садоводы приступают к сбору урожая. Очень много времени они проводят за ручным выкапыванием картошки, тем более если участок на даче большого размера.
Упростить людской труд и прекрасно сэкономить время дают возможность картофелекопалки.
Картофелекопалкой называют устройство, которое может разделить клубни картофеля от грунта и переставить на поверхность грядки.
Такую машину можно выбрать в специальных магазинах или соорудить своими силами.
Типы картофелекопалок
Агрегаты для выкапывания картофеля:
-
- Вибрационные (грохотного типа, вибрационно-грохотные). Состоят из вибрационного ствола, привода и лемеха. Обладают большой производительностью. Рабочий механизм: подхватываются дерны (наряду с картофелем) и передвигается на вибрационный стол. При помощи вибрации земля уходит через щели, а корнеплоды выпадают с другой стороны машины.
- Транспортерные. Картофелекопалки намного сложного сооружения. Состоят из лопатообразного лемеха, цепочно-пруткового транспортера, барабана-очистителя.
- Многофункциональные (стрельчатые). Веерный вид однорядной картофелекопалки. Фиксируются к мотоблоку одинарной сцепкой.
Картофелекопалку можно обустроить иными насадками, что даст возможность ей подымать целину, садить картофель в землю, окучивать его. Многие модели, наиболее сложные и дорогие, могут упорядочить овощи по видам.
Схема транспортерной картофелекопалки
1 – вал карданный с приводом ПКМ, 2 – рама-основание, 3 – редукционный блок, 4 – угловой редуктор, 5 – вал карданный привода барабана-очистителя, 6 – опорно-транспортный узел, 7 – барабан-очиститель, 8 – элеватор цепочно-прутковый с лемехом.
Устройство и рабочий принцип картофелекопалки
Копалки крепятся к мотоблоку или трактору, и еще быть полностью ручными. Конструкционного типа зависит, какие инструменты и материалы потребуются вам в работе.
Мы будем рассматривать рабочий принцип и устройство вибрационной картофелекопалки, присоединяемой к технике.
Квалифицированные умельцы могут собрать картофелекопалку, которая работает сама по себе. Подобная конструкция снабжается двигателем.
Рабочий принцип картофелекопалки построен на работе 2-ух железных ножей, режущих почву. При их помощи клубни проникают по решётке в специализированную емкость для сбора корнеплодов.
Земля, угодившая на решётку наряду с картофелем, отпадает благодаря вибрации. Резервуара для картофеля может не быть вообще: в подобном варианте овощ падает прямо на поверхность земли. Упавший на землю картофель собирается ручным способом.
Все детали устройства одинаково актуальны, ведь любая из них оказывает влияние на долговечность и надёжность оборудования.
Главные части нашей картофелекопалки:
- Рама;
- Элеватор (решётка, которая вибрирует, и борта для того, чтобы картошка не выпала);
- Валы (от их вращения создается эффект вибрирования);
- Лемех (плуг с ножами);
- Опорно-транспортный узел (при его помощи картофелекопалка двигается: колеса, диски, цепи роликовые, стержень из металла, звездочки и подшипники).
Инструменты и материалы
Материалы, которые нужны для производства картофелекопалки собственными руками:

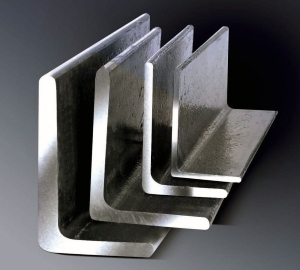

- Основой устройства считается рама из металла. Её можно сделать, приварив друг к другу несколько уголков размером 63 х 40 мм.
- Швеллер из железа (№ 8). Также можно применять трубы (длина около 130 см).
- Металл листовой для лемеха и стенок (толщина не менее 7 мм);
- Арматура (сечение 10 мм).
- Если соединение будет держаться болтами, то необходимо приобрести крепежные металлические изделия.
- Цепь, которая обязана передавать круговые движения.
- Стойки из металла разнообразных размеров (куски трубы или швеллер).
- Колеса (могут быть железные или резиновые, это зависит от того, на какой почве будут выполняться работы).
- Барабан из металла или арматуры.
- Болты (для крепежа лемеха, размер – 10).
Инструменты и оборудование, которые могут потребоваться при самостоятельном изготовлении копалки:
- инверторный аппарат для производства рамы (возможно, также и для сварки деталей);
- рожковые ключи или головки на трещетке;
- кувалда и молоток;
- ножницы или пила по металлу;
- дрель и сверла по металлу.
Изготовление и сборка
Шаг 1. В первую очередь из уголков из металла и швеллера (или труб) нужно сварить раму. На ней будет держаться вся система. Длина нашей рамы около 120 см.
Шаг 2. Отступаем от рамы вниз 30 см и привариваем очередной швеллер или трубу для установки регулирующих частей копалки.

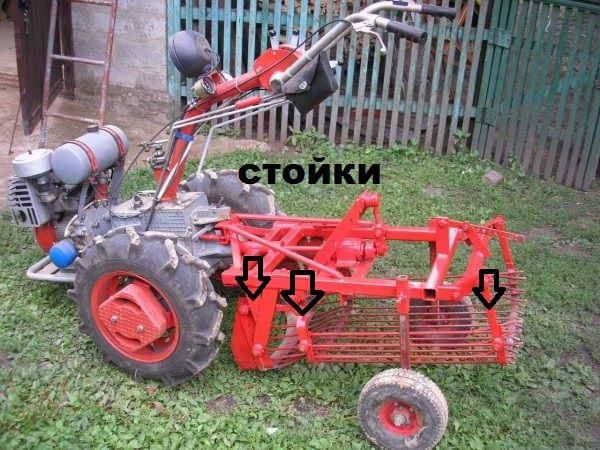

Шаг 3. Начав с одного из краев, привариваем (вертикально к земля) стойки из металла. Шаг длины стоек – 10 см (в первую очередь длинная – 50 см, потом поменьше – 40 см, 30 см). К ним привариваем основание, на котором будут находиться прутья решётки.

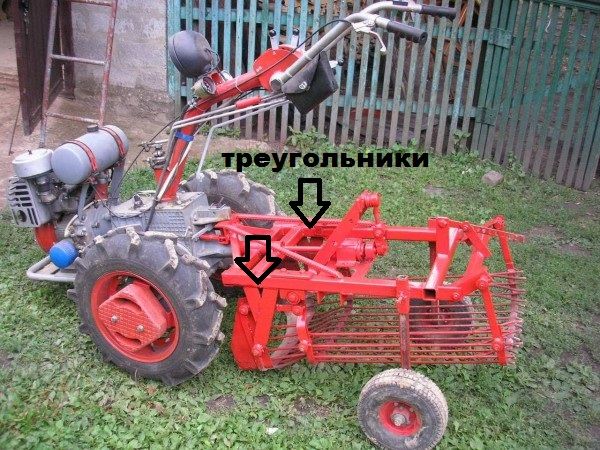

Шаг 4. Объединяем стойки из металла между собой останками швеллера. После варки они должны напоминать треугольник.

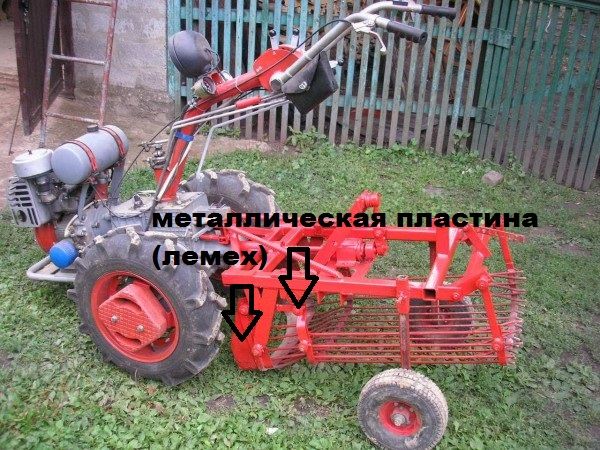

Шаг 5. К одному из треугольников необходимо прикрепить пластину из металла (из листового металла, шириной примерно тридцать сантиметров). Как только сварка полностью остынет, нужно согнуть ее с помощью кувалды и зафиксировать у второго треугольника. Лемех можно создать из заточенных пластин из металла (2 штуки), старого плуга или части трубы (200 мм), которую следует выгнуть по типу плуга и отлично заточить. Лемех фиксируется к элеватору болтами (размер 10).
Шаг 6. Привариваем арматуру к основе, начиная со стороны пластины из металла. Иная ее сторона ходит свободно. Зазор между арматурой – 4–4,5 см. По обоим бокам прутьев можно прикрепить толстый металл листовой. Это не даст возможность корнеплоду выпадать из решётки по обоим бокам.

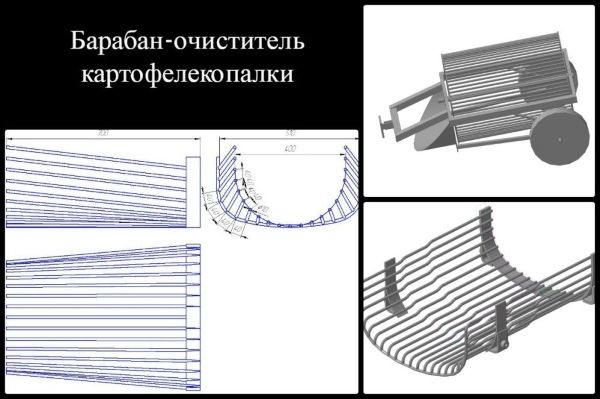

Взамен элеватора можно приспособить барабан-очиститель. Он собой представляет полуцилиндр из арматуры (сечение 10 мм), прикрепленный на раму.
Шаг 7. На получившийся элеватор (решётку) устанавливаем валы, реагирующих на вращение колеса и приводят решётку в движение (вибрация).

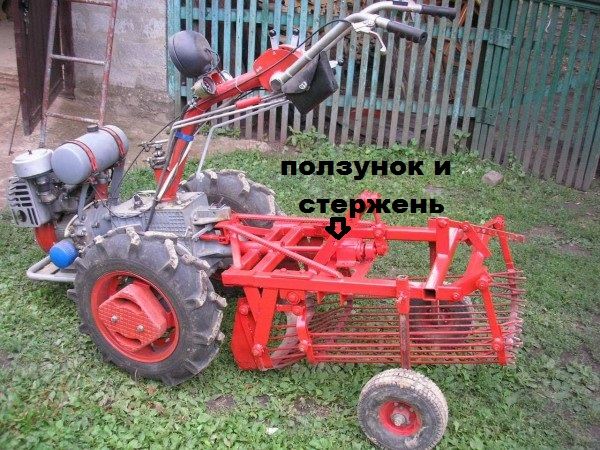

Шаг 8. Редукционный блок закрепляем к стержню при помощи подшипников.
Шаг 9. Собираем опорно-транспортный узел (колеса, роликовые цепи, диски из металла и стержень). Цепи передают круговые движения на валы. Стержень, выступающий в роли объединяющего моста, фиксируется звездочками. К нему привариваются диски, к которым фиксируются колеса.
Крепление для мотоблока или трактора подобно крепежу к ним остальной техники.
Идеальная толщина металла
Для постройки картофелекопалки необходимо подбирать металл не толще 7 мм.
Самой лучшей будет толщина в диапазоне между 5 мм и 7 мм. Такой металл гарантирует маленький вес строения и его необходимую прочность.
Легкая копалка нужна во время работы с землей, имеющей очень высокую влажность. Металл можно взять 5-миллиметровый.
На нормальной почве можно применять металл средней толщины – 6 мм.
Для каменистой почвы вес копалки должен быть внушительным (чтобы она не сходила с колеи), по этому и толщину металла необходимо подобрать 7 миллиметра.
Способы соединения
Объединить детали картофелекопалки можно двумя вариантами: сваркой и с помощью болта.
-
- Контактная сварка не считается хорошим вариантом крепежа. А дело все в том, что во время использования оборудования на твёрдом закаменелом грунте происходит чрезмерно сильная нагрузка на части из металла конструкции. Шов сварки скорее всего разойдется.
- Болт-гайка. Для этого соединения не потребуется особенного оборудования, лишь ключи и дрель. Вариант более надежно контактной сварки. Данному способу крепления не страшны перегрузки.
Колеса для копалки
Для производства картофелекопалки используют 3 вида колес:
- резиновые с простым протектором;
- резиновые с тракторным протектором;
- железные.
Колеса лучше подбирать широкие, тогда передвижение копалки на грядке станет более легким.
Каждый вид колес имеет собственные минусы и плюсы перед остальными:
- Для рыхлой почвы прекрасно подойдут колеса из резины с простым протектором, однако они будут бесполезны на сырой и мокрой земля.
- Для мокрого покрытия подойдут колеса из резины с тракторным протектором. Они отлично подбираются из налипшей грязи и не буксуют. Минусами подобных колес считаются их внушительные размеры и большой вес (не мобильные).
- Железные колеса превосходно ведут себя на твёрдой земля. Они выполняют копалку тяжелее, что не дает возможность ей сбиваться с курса и делает работу легче лемеху.
Если есть возможность подбирайте большой тракторный протектор.
О том, как выполнить грохотную картофелекопалку к мотоблоку собственными руками, о ее размерах и нюансах изготовления смотрите в видео:
